Установка VMware ESXi

Рассмотрим процесс установки VMware ESXi 7.0 U3d на выделенный сервер HPE с использованием интерфейса iLO (Virtual Media/Virtual Boot) на диск 3PAR, подключенный по Fibre Channel (FC).

Установка

Перед установкой создайте тикет в поддержку для настройки LAG на коммутаторе (один порт будет временно отключен).

ISO-образ доступен по ссылке: http://45.144.49.67/images/ESXI-7.0U3d.iso

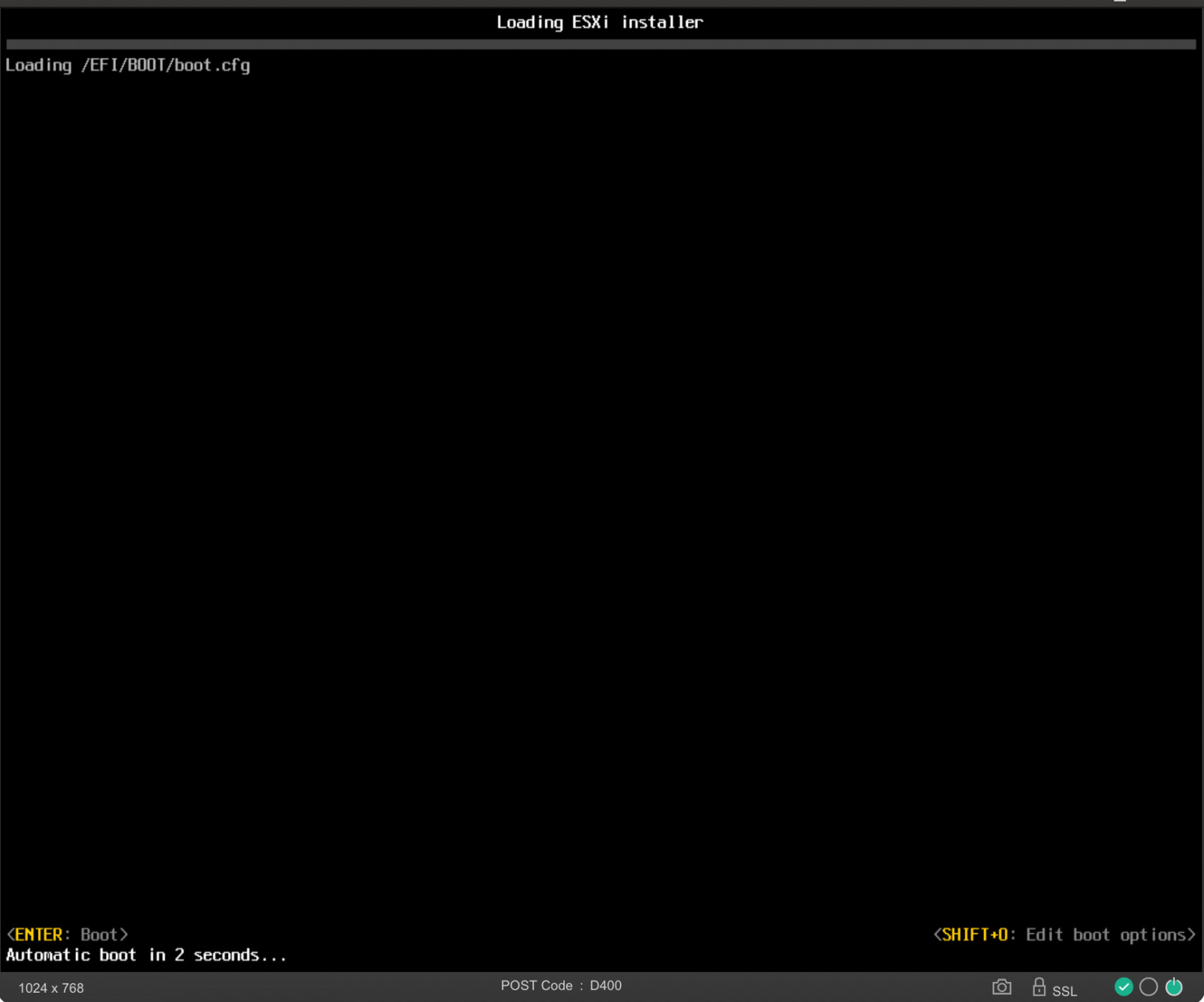

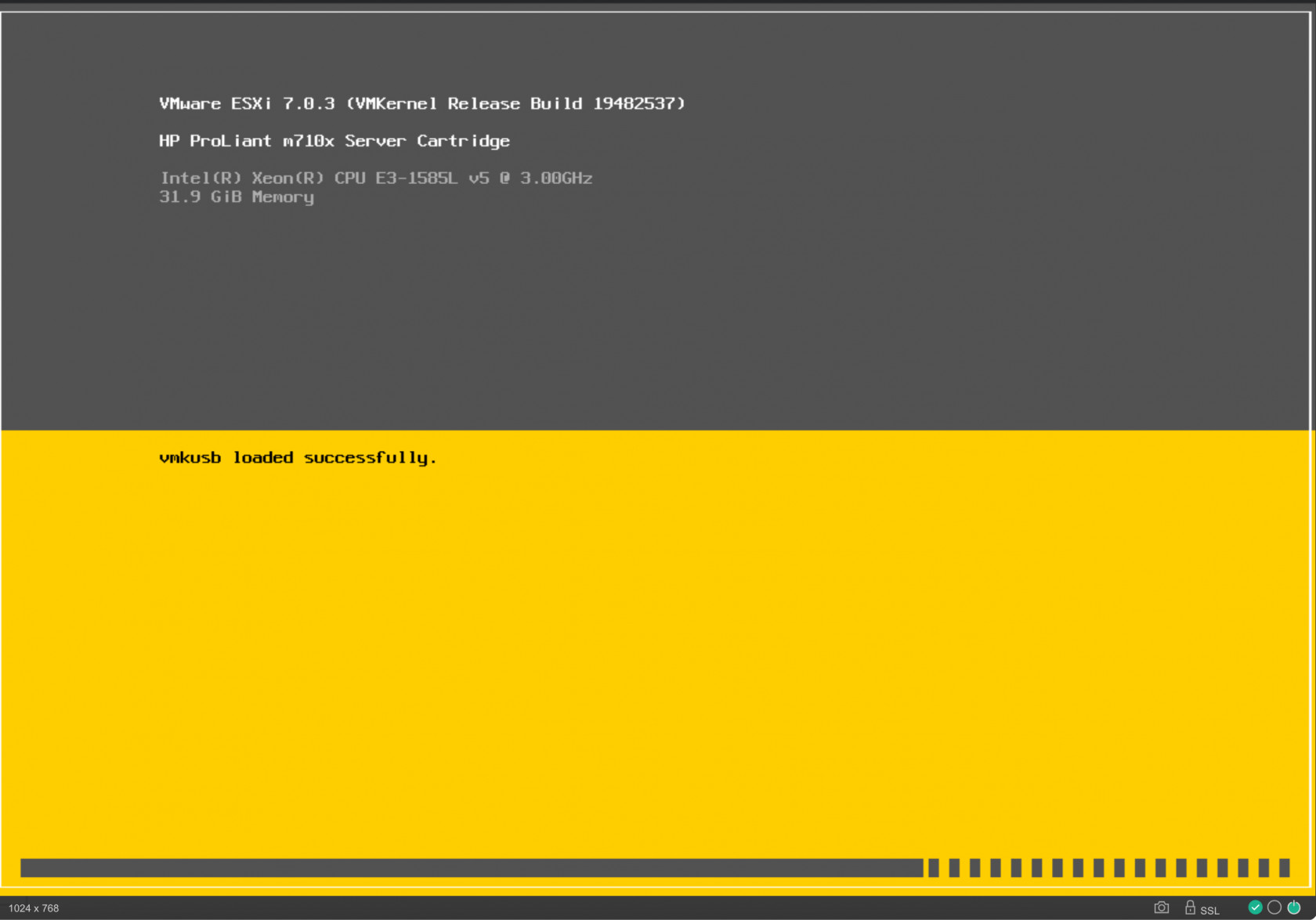

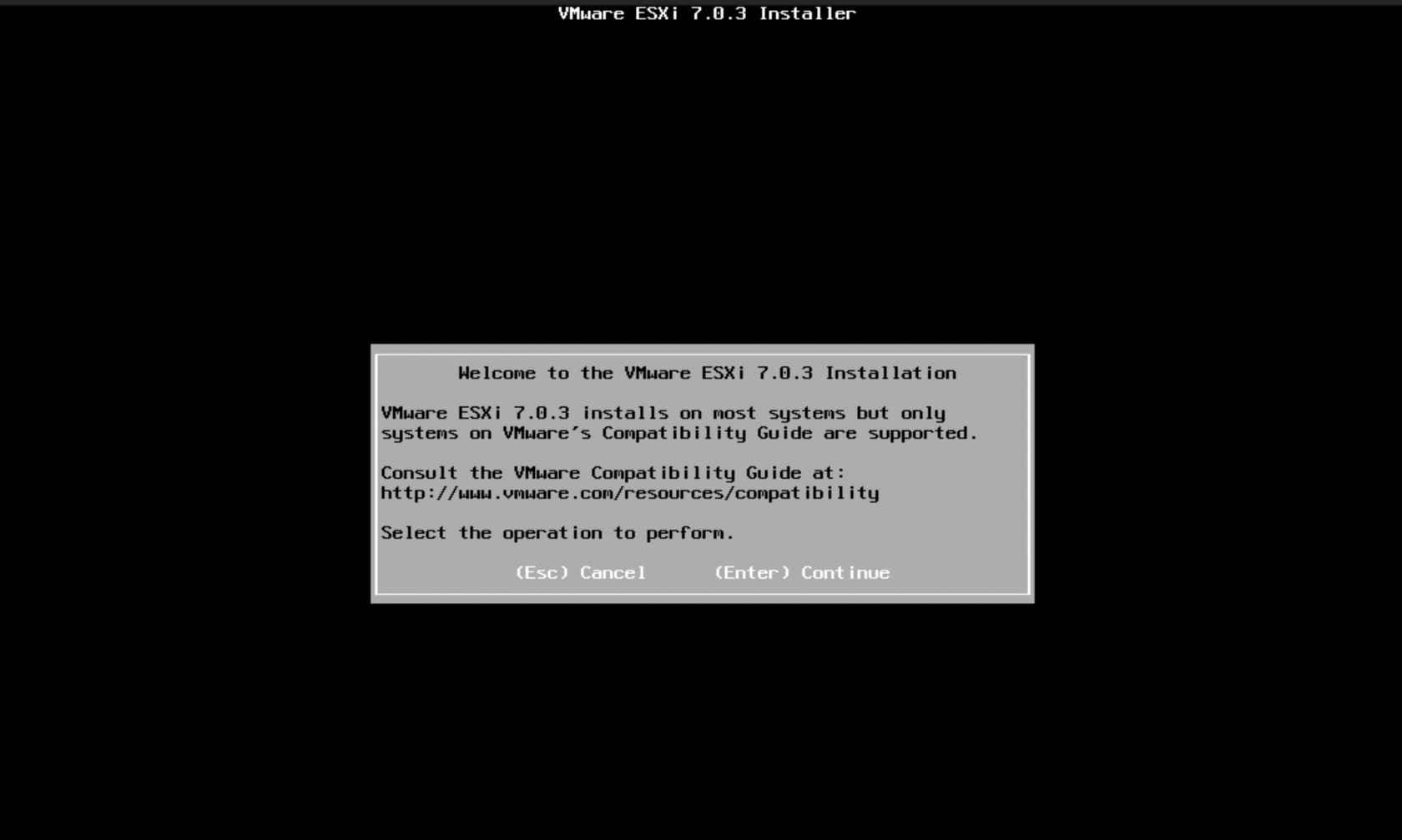

В загрузчике ESXi выберите ESXi-7.0.0… installer и нажмите Enter.

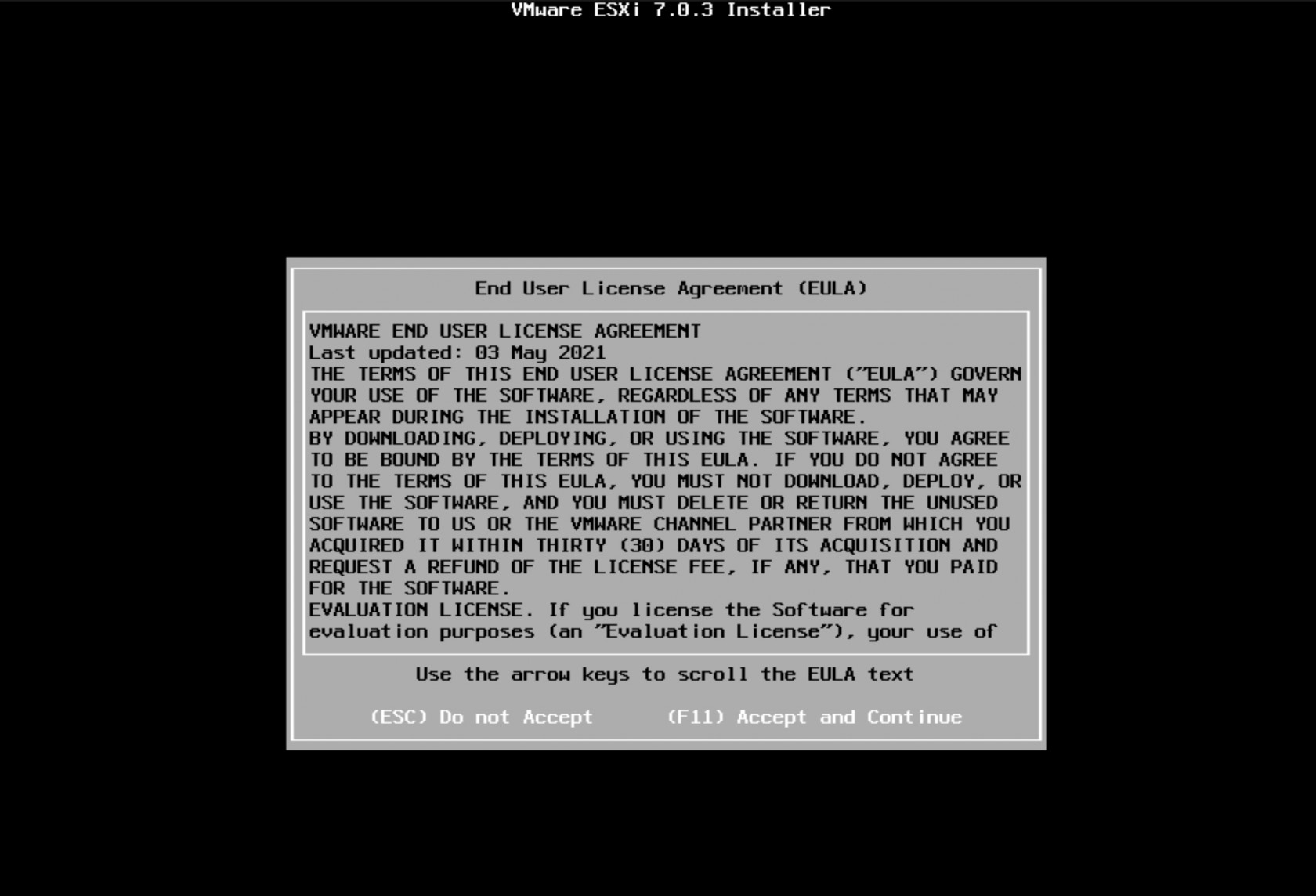

Примите EULA (End User License Agreement): нажмите F11 для Accept.

_images/esxiinstallstart.jpg _images/esxiinstall1.jpg _images/esxiinstall2.jpg _images/esxiinstall3.jpg

Выбор диска

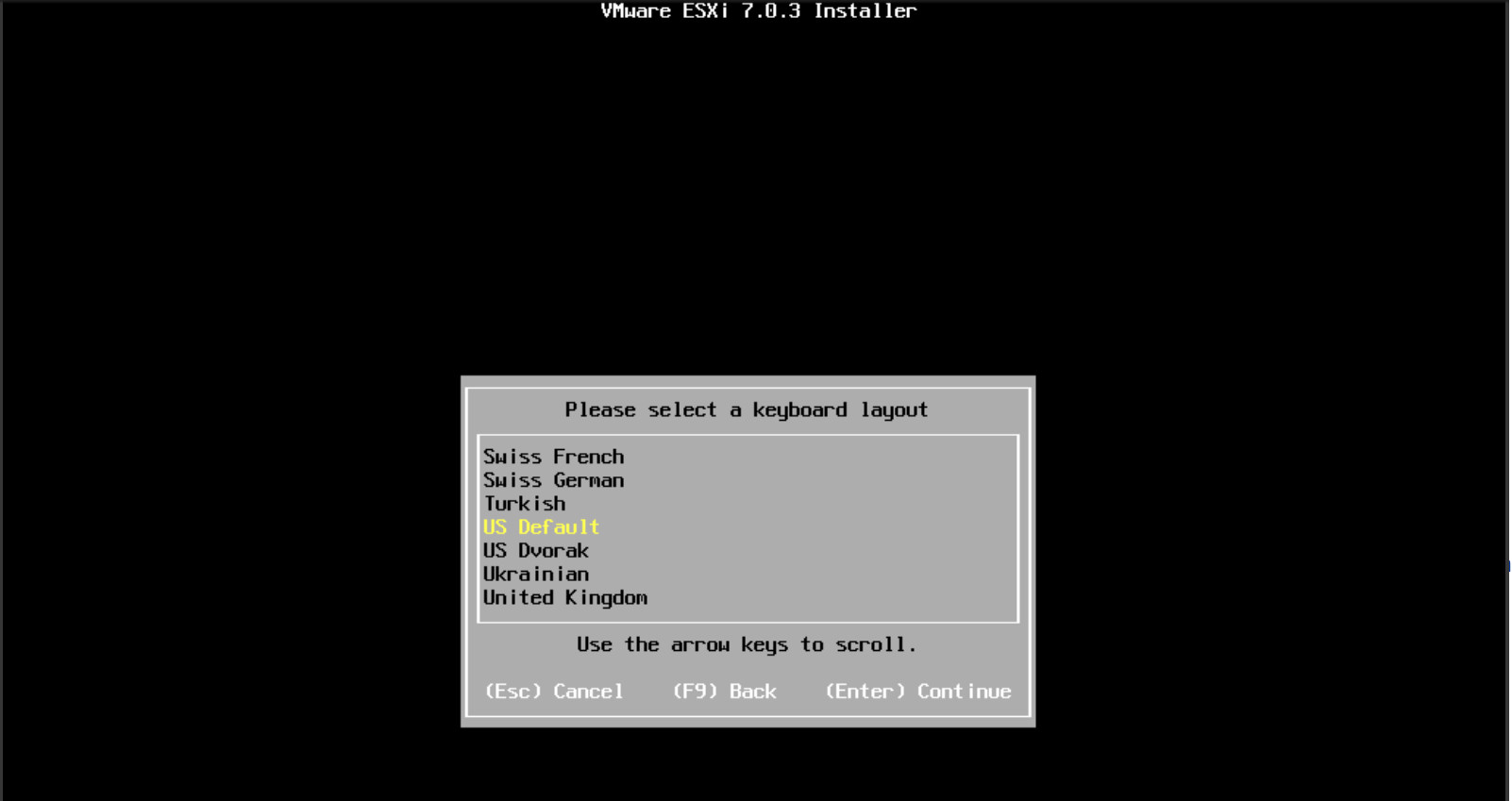

В разделе Keyboard layout выберите подходящую раскладку (например, US Default).

_images/esxiinstall4.jpg

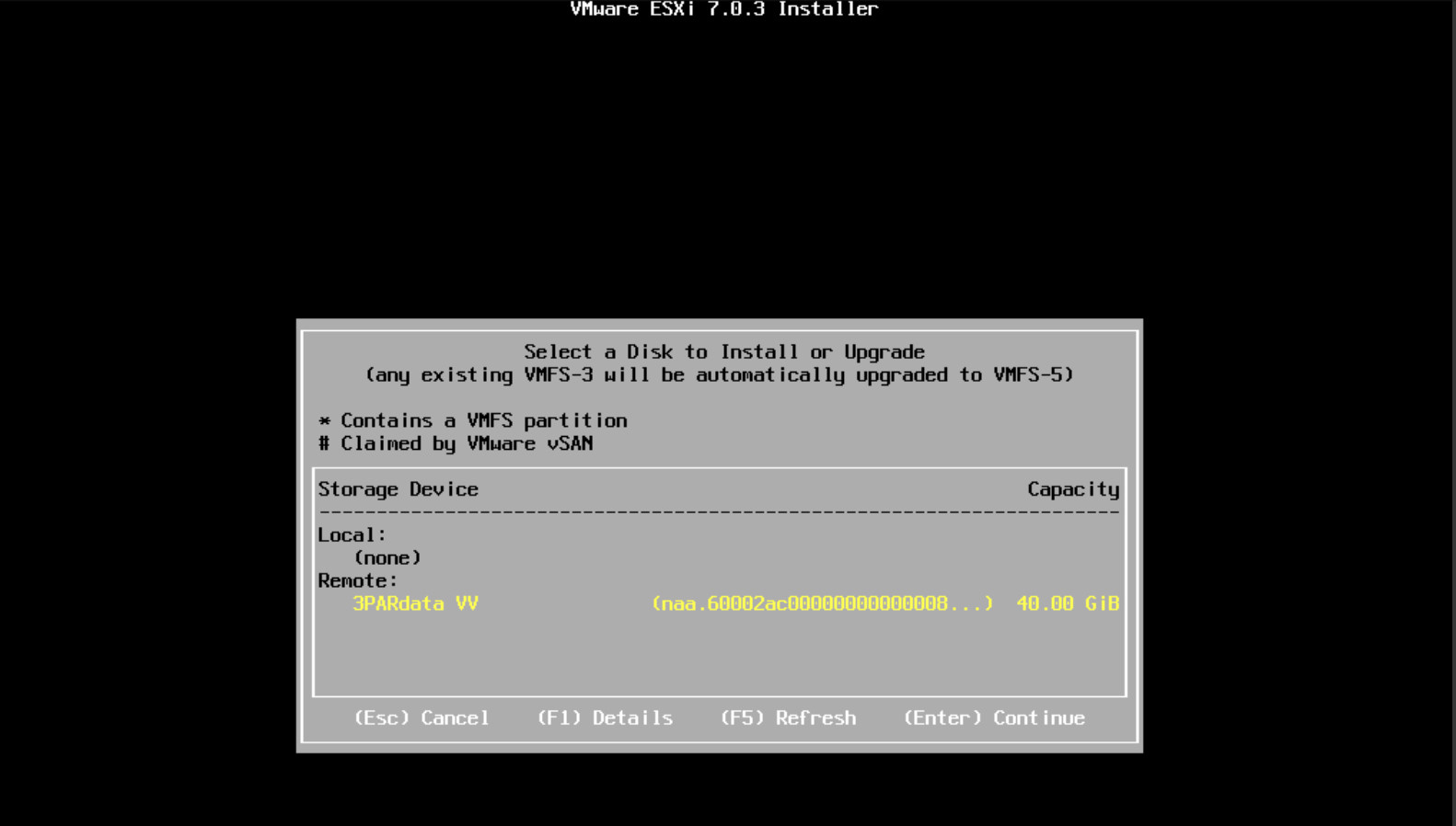

В разделе Select a disk to install or upgrade ESXi отобразится список всех видимых дисков:

  • Локальные — как mpx.vmhbaX или t10.XXX.

  • Подключенные по FC — как naa.XXXX (идентификатор LUN с SAN).

_images/esxiinstall5.jpg

Выберите FC-диск (например, naa.6002ac000000000000821a001e8cc на основе вашего предыдущего скриншота).

Warning

Это сотрет все данные на диске! Подтвердите выбор и нажмите Enter.

Настройка

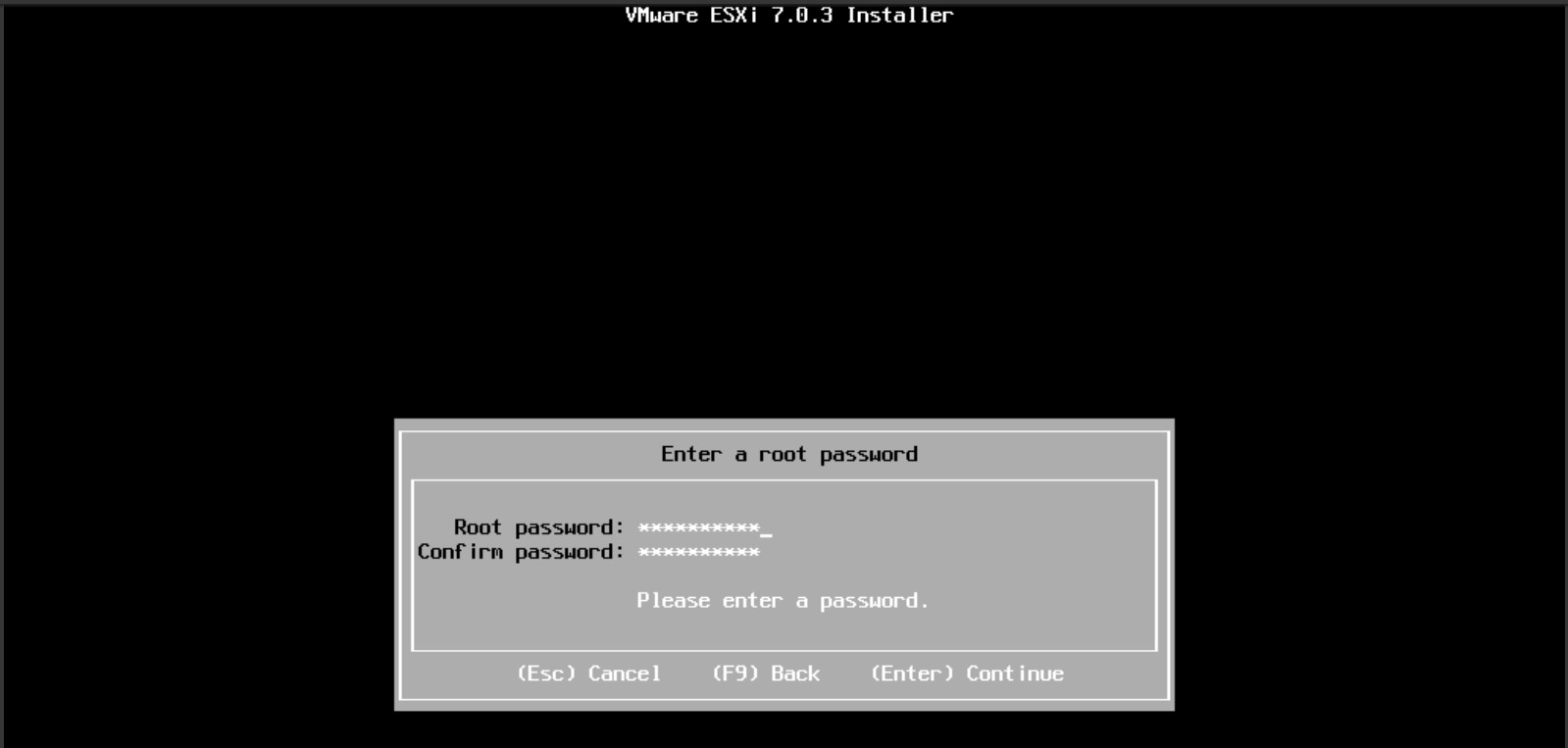

Создайте сильный пароль Root password (минимум 8 символов, с буквами, цифрами и символами).

_images/esxiinstall6.jpg

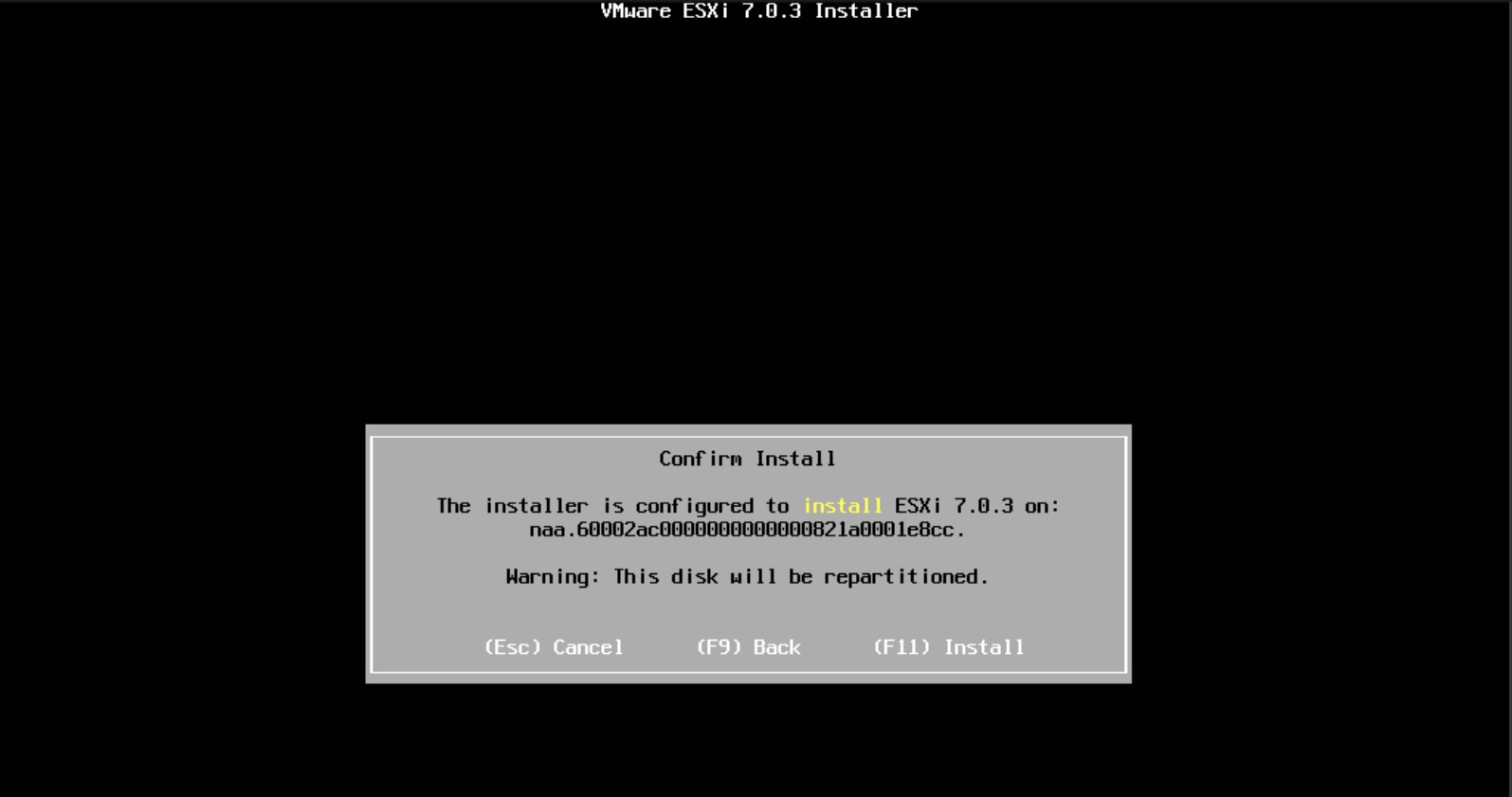

Install ESXi: Нажмите F11 для подтверждения. Установка займёт 5–15 минут (зависит от диска и сервера).

_images/esxiinstall7.jpg

Перезагрузка сервера

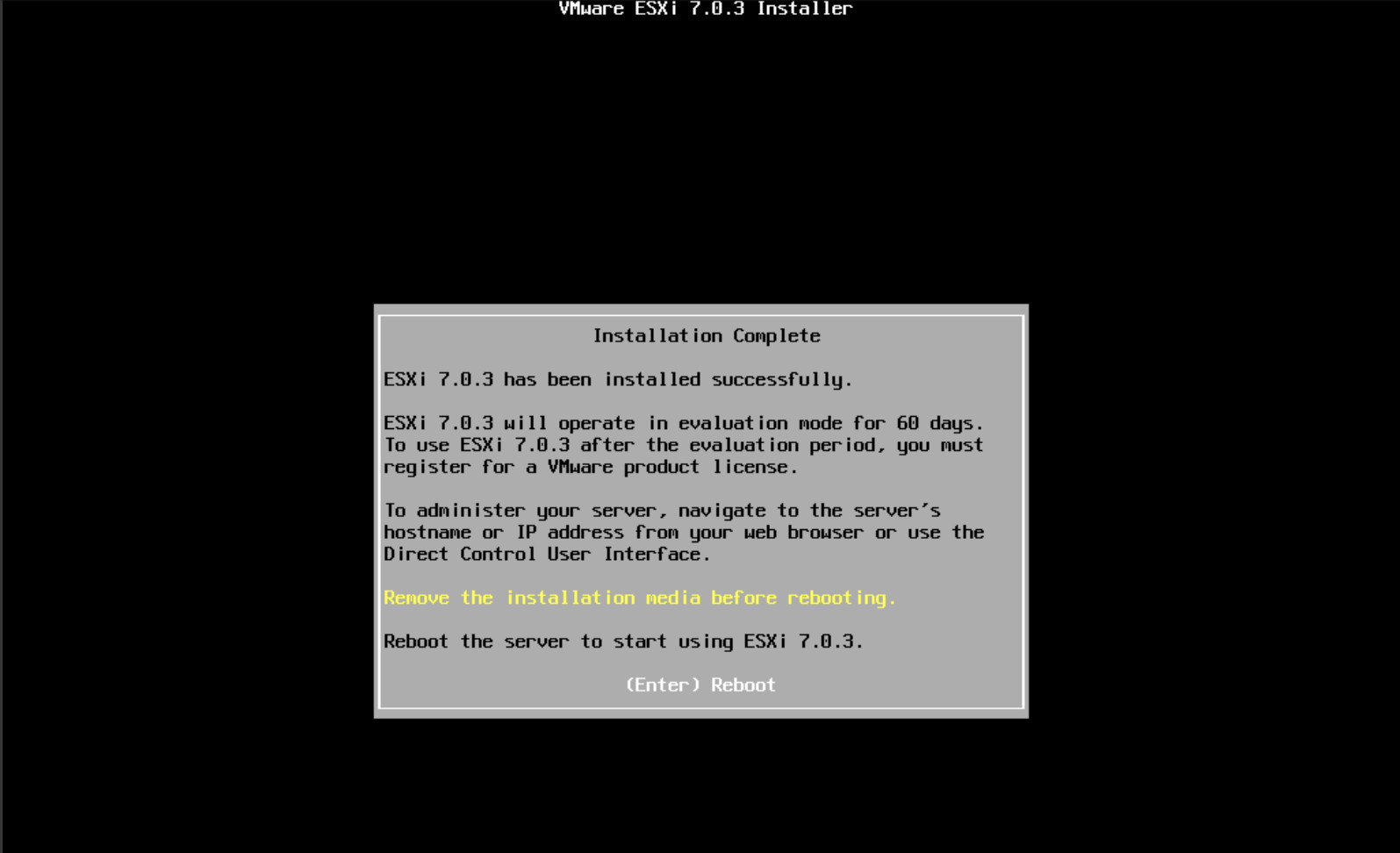

После завершения установки нажмите Enter для Reboot. Сервер перезагрузится с установленного ESXi.

В iLO Remote Console откройте загрузку ESXi (DCUI — Direct Console User Interface, синий экран с информацией о хосте).

_images/esxiinstall8.jpg

Проверьте доступ к ESXi через iLO.

В iLO Remote Console gосле загрузки отобразится DCUI.

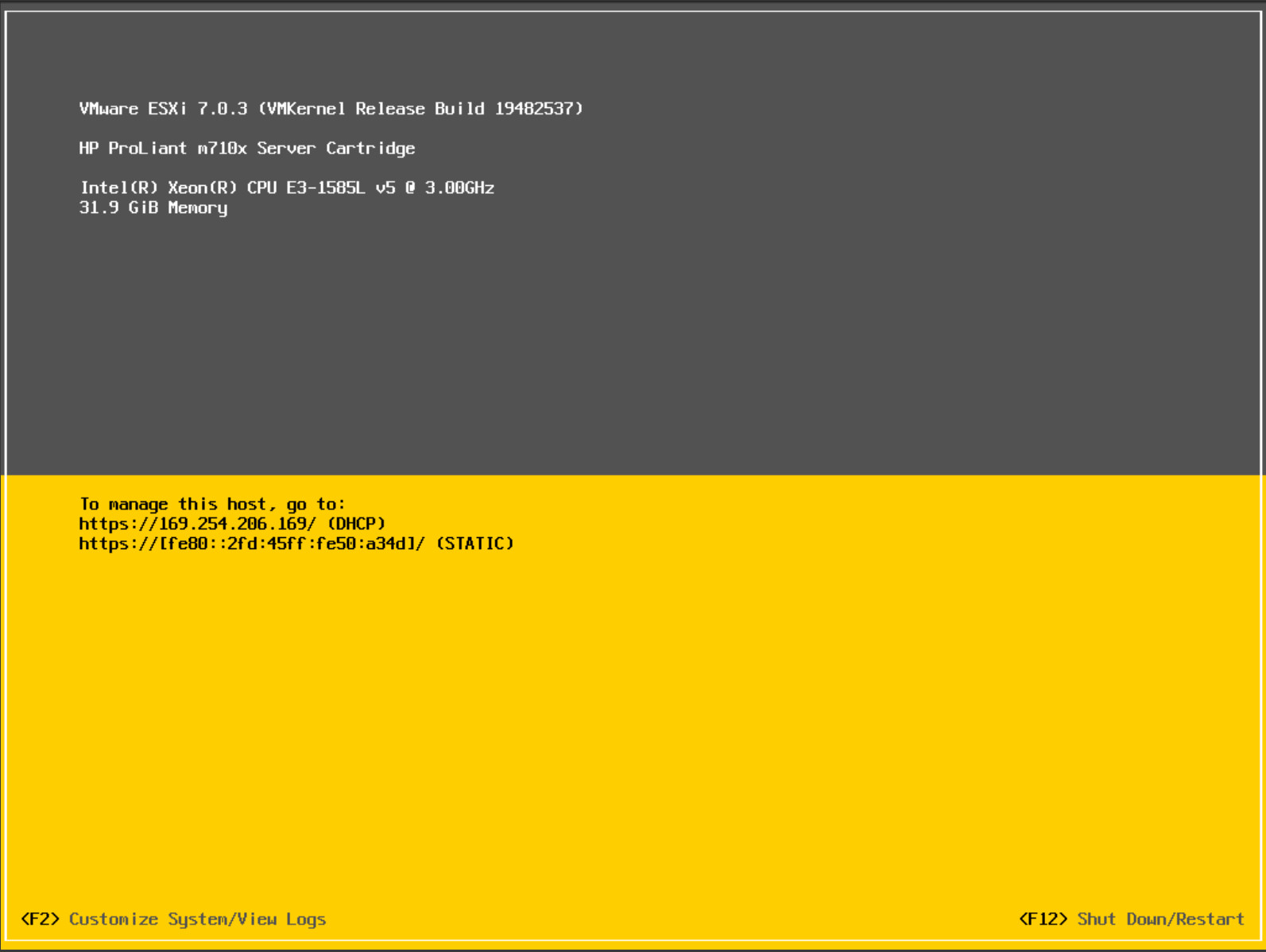

Если сеть настроена (DHCP по умолчанию), хост получит IP, но обычно это будет выглядеть так:

_images/esxiinstall9.jpg

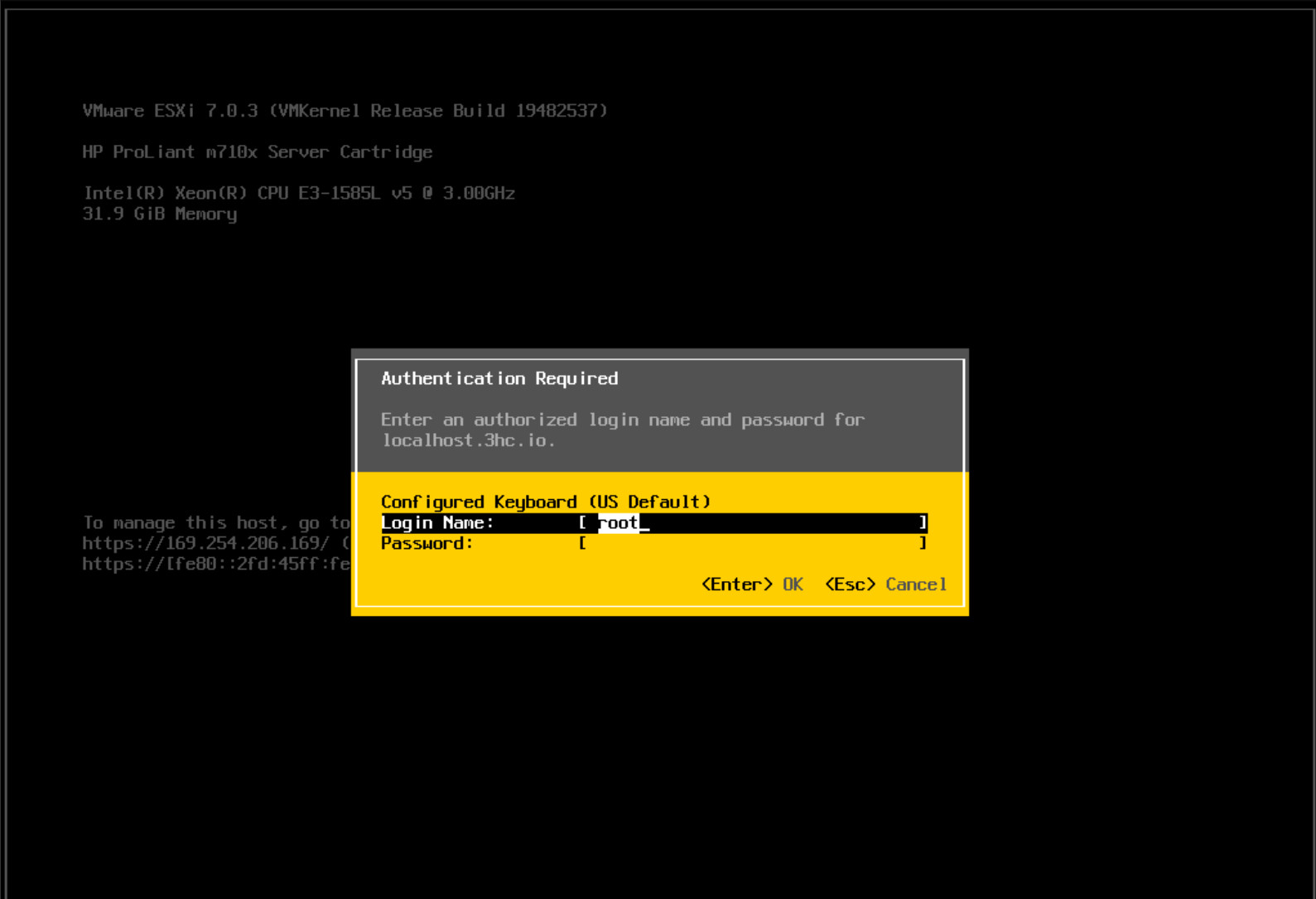

Проверьте базовое состояние в DCUI (через iLO). Нажмите F2 и войдите, используя root-пароль.

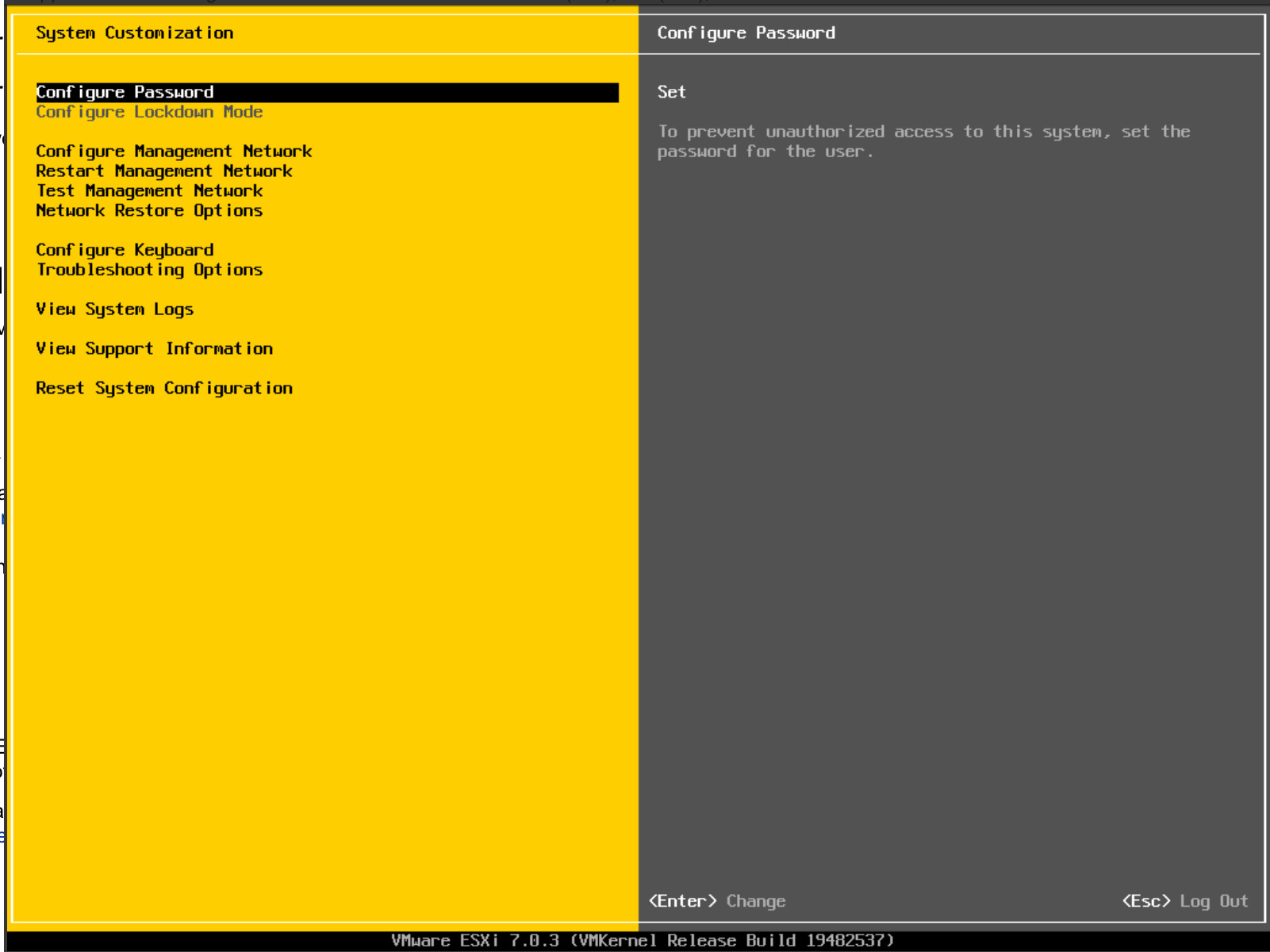

Проверьте System Customization.

_images/esxiinstall10.jpg _images/esxiinstall11.jpg

Настройка сети через iLO (DCUI)

Настройки выполняются в DCUI (через iLO Remote Console) - статический IP, шлюз, DNS.

Для настройки Management Network:

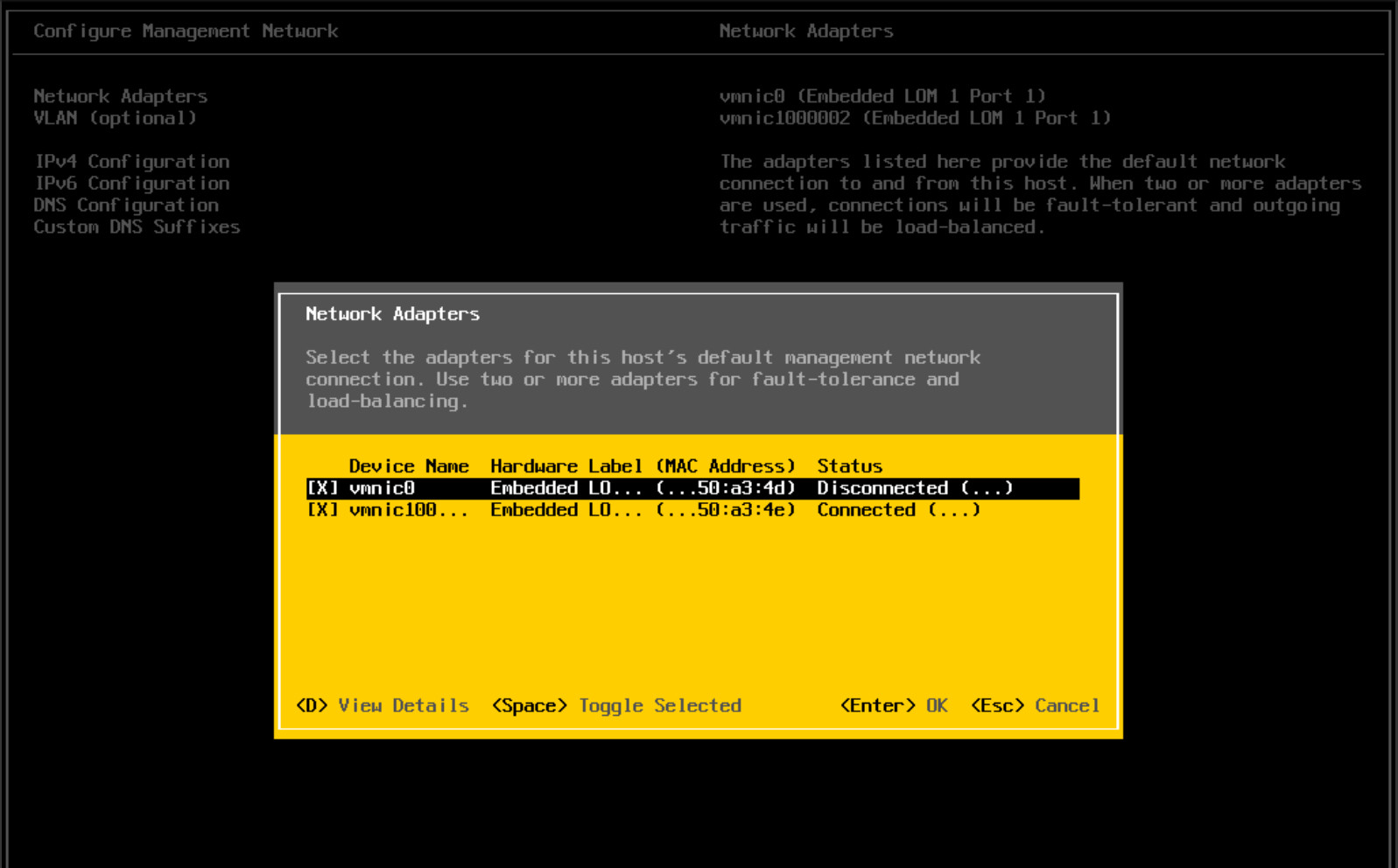

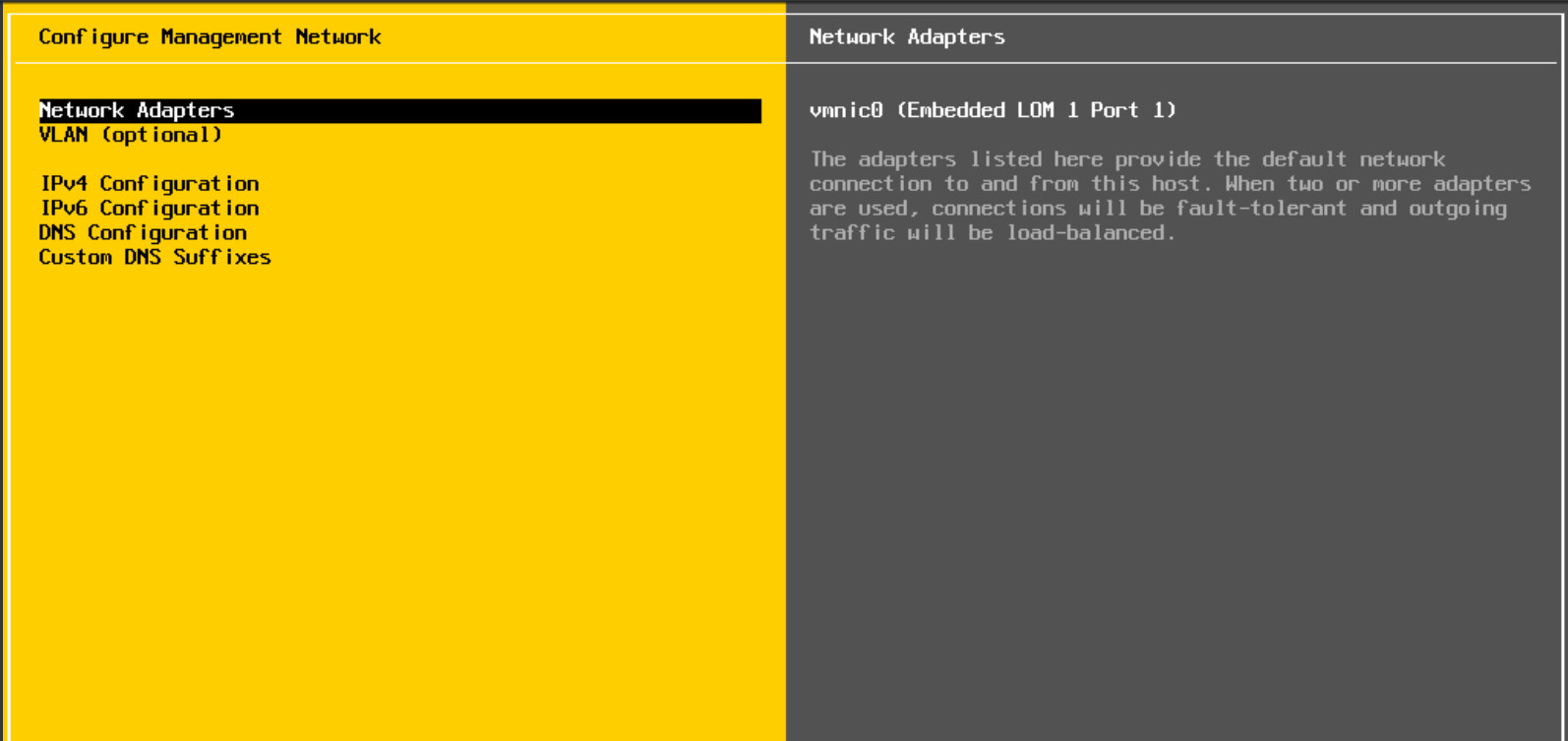

  1. Выберите Configure Management Network → Network Adapters, активируйте оба порта и нажмите Press Enter.

    _images/esxiinstall12.jpg _images/esxiinstall13.jpg

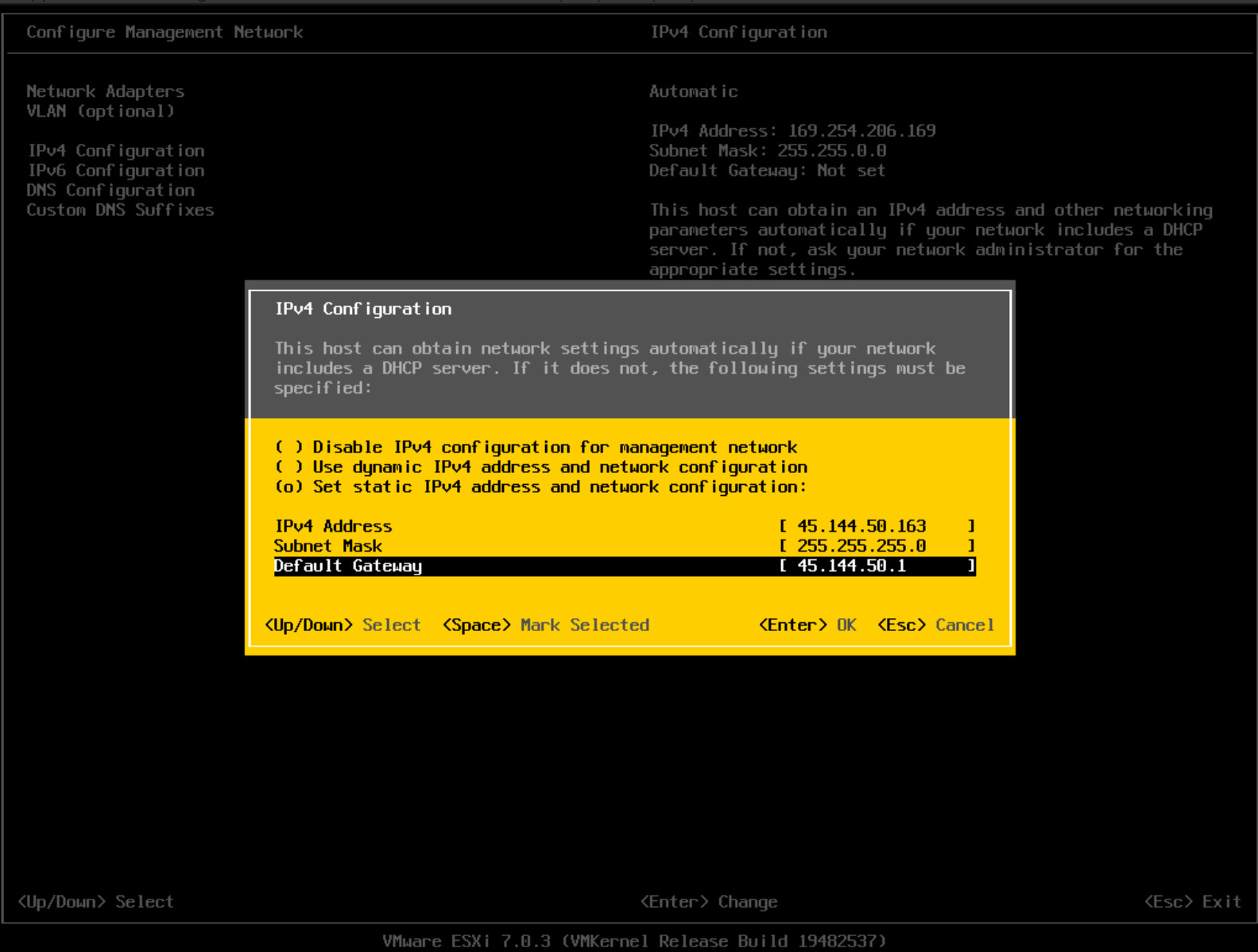

  2. Перейдите в Configure Management Network → IPv4 Configuration → Set static IPv4 address:

  • IPv4 Address: введите статический IP (например, 45.144.50.163).

  • Subnet Mask: введите, например, 255.255.255.0.

  • Default Gateway: IP шлюза (например, 45.144.50.1).

    _images/esxiinstall14.jpg

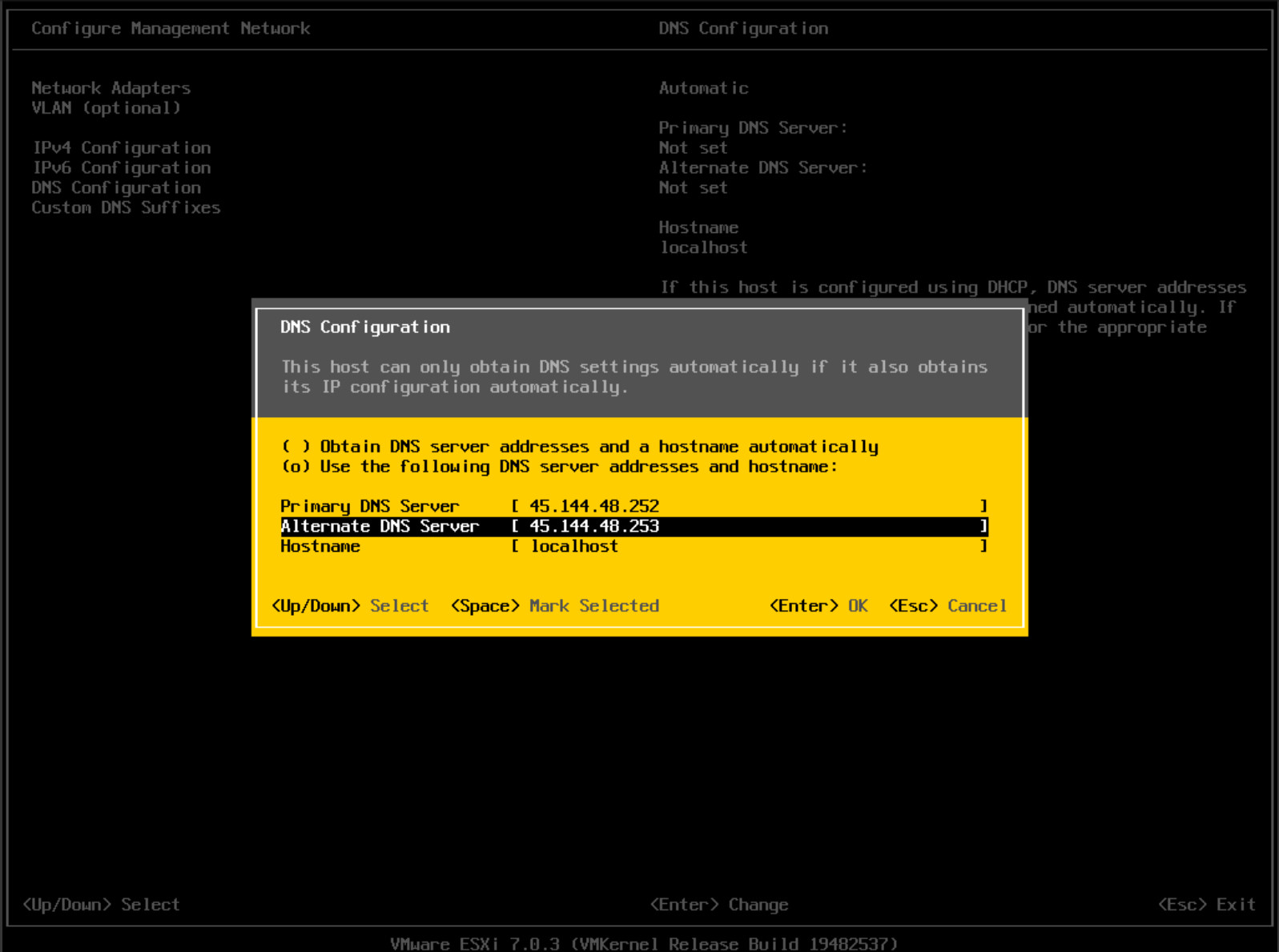

  1. Настройте DNS Configuration → Use the following DNS server addresses:

  • Primary DNS Server: например, 45.144.48.252

  • Alternate DNS Server: например, 45.144.48.253.

  • Hostname: укажите имя хоста (например, esxi-host.local).

  1. Подтвердите изменения, набрав Y → Restart Management Network? → Y. Подождите около 30 секунд.

    _images/esxiinstall15.jpg

  2. После сохранения вернитесь в System Customization и сделайте проверку сети:

В DCUI выполните:

Test Management Network

Проверьте доступность, например:

8.8.8.8

  • Если статус OK — сеть настроена корректно.

  • Если filed — перепроверьте введённые параметры.

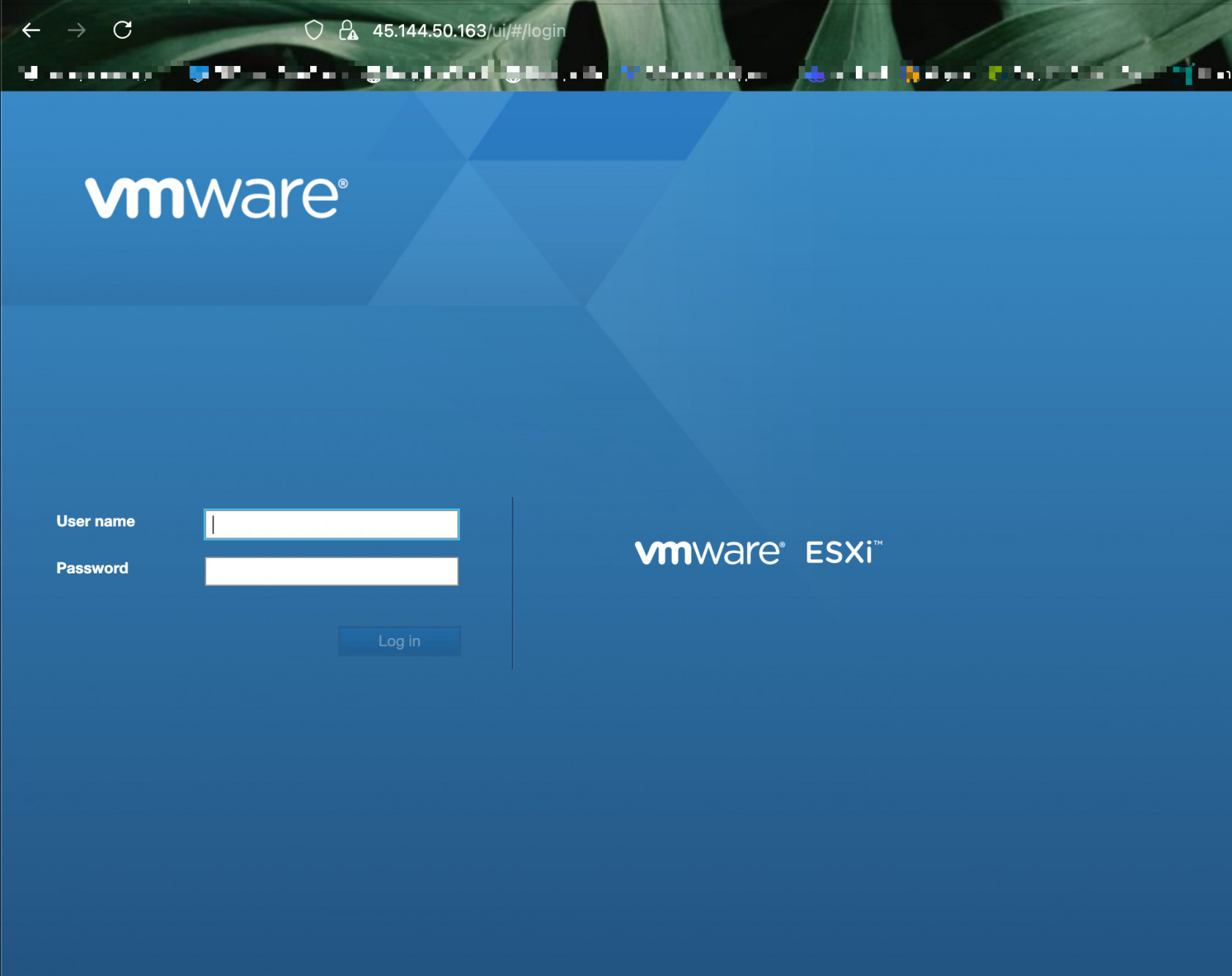

  1. После успешной проверки доступности сети перейдите в веб-ESXi, открыв https://<ваш_IP> → Логин root.

    _images/vmwareesxiinstall.jpg

  2. Перейдите в Networking → VMkernel NICs, убедитесь, что vmk0 имеет указанный статический IP, маску, шлюз и DNS.

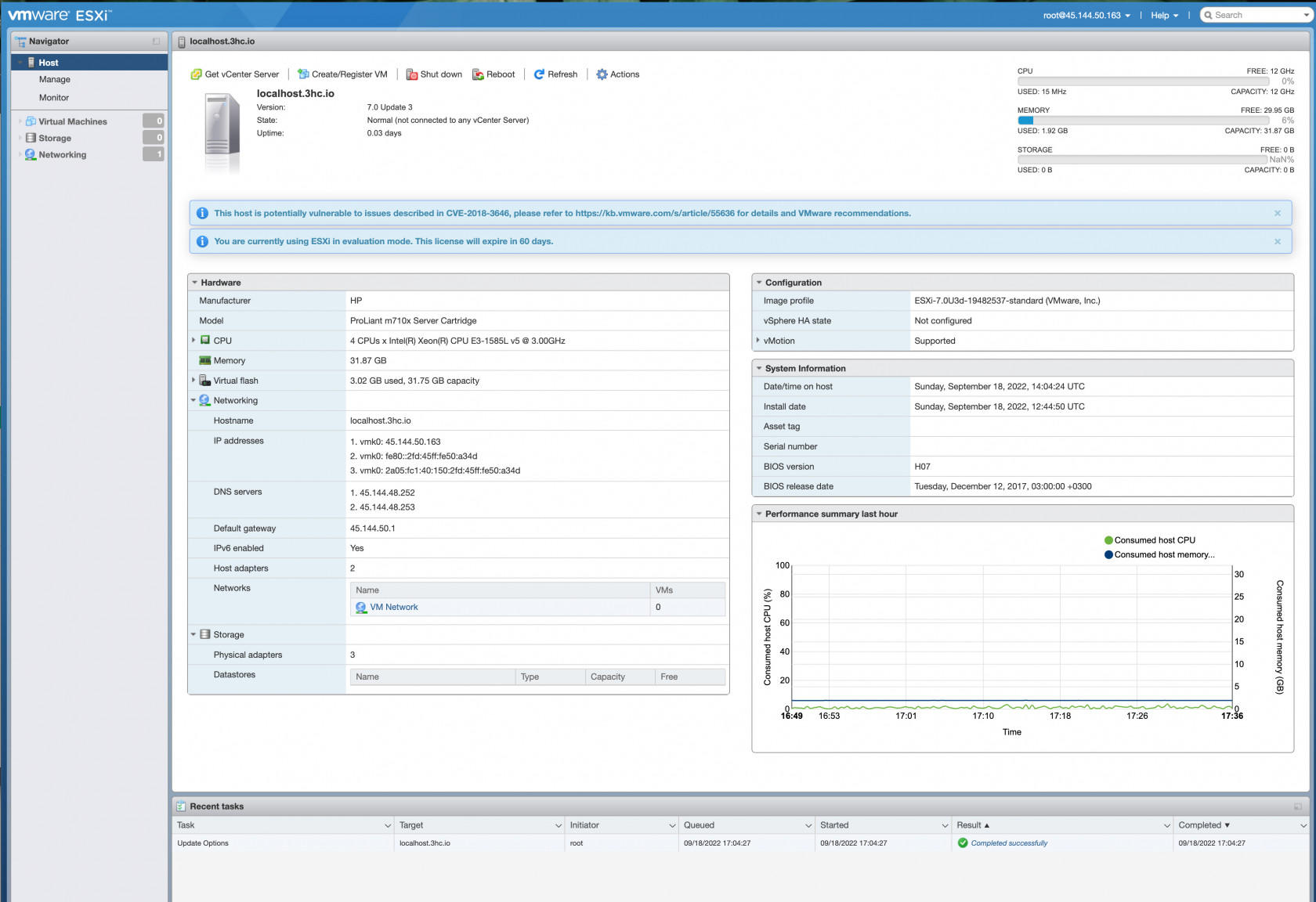

  3. Проверьте DNS-сервер, открыв Host → Manage → Networking → DNS.

    _images/vmwareesxiinstall1.jpg

Активация сетевых адаптеров

Для отказоустойчивости объедините два NIC в vSwitch с балансировкой (Route based on IP hash). Убедитесь, что один порт на коммутаторе (Ethernet2) выключен перед этим шагом.

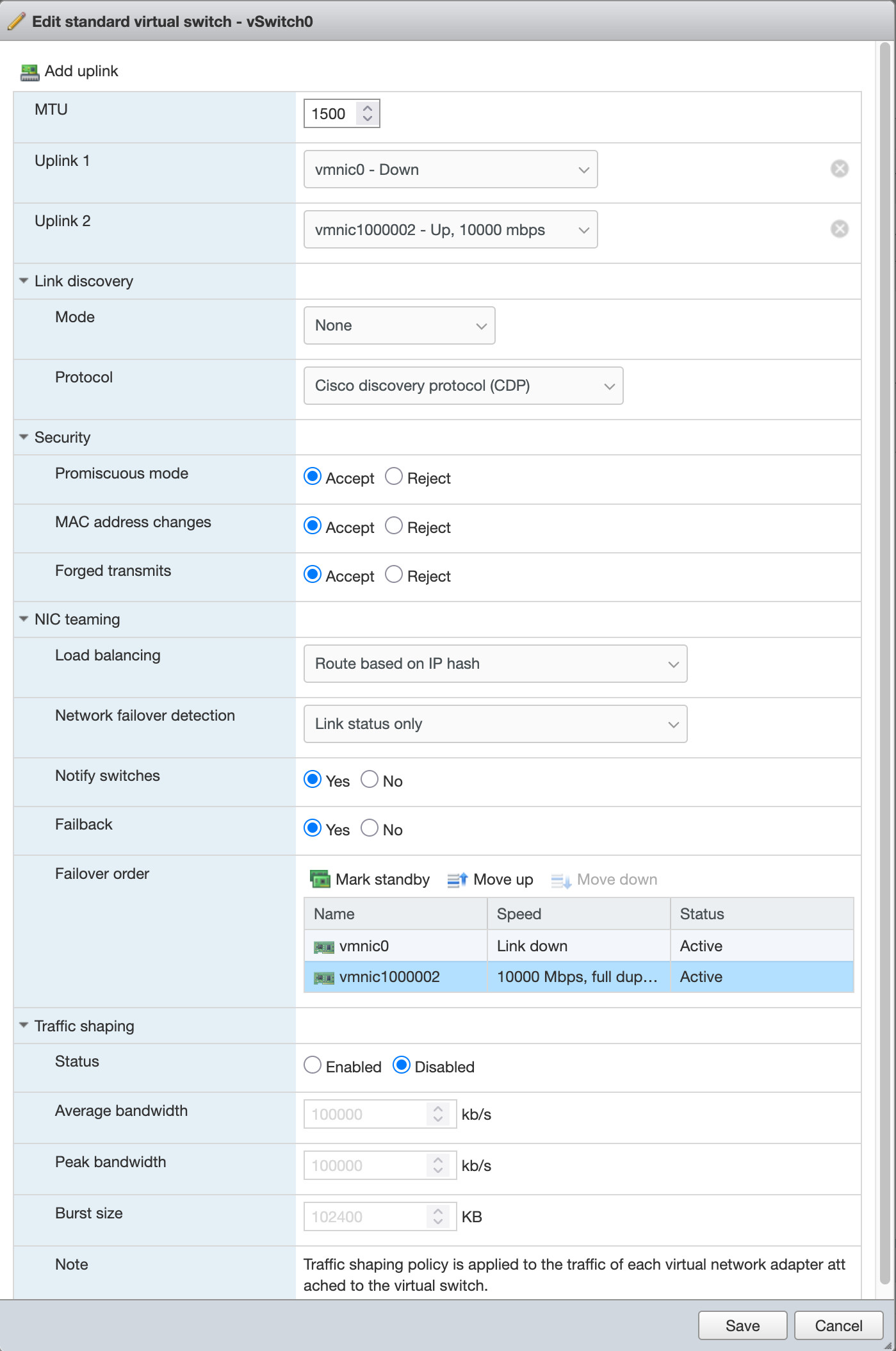

Через веб-ESXi (рекомендуется): - Networking → Virtual Switches → Add standard virtual switch.

  • Name: vSwitch0.

  • Uplinks: Добавьте появившиеся линки, в примере: vmnic0 и vmnic1000002.

  • Link discovery:

    • Mode: None

    • Protocol: Cisco discovery protocol (CDP)

  • Security: - Promiscuous mode: Accept - MAC address changes: Accept - Forged transmits: Accept

  • NIC teaming: - Load balancing: Route based on IP hash - Network failover detection: Link status only - Notify switches: Yes - Failback: Yes - Failover order: Status: Active для обоих портов

  • Примените: Save. Подождите применения.

_images/esxivswitch1.jpg

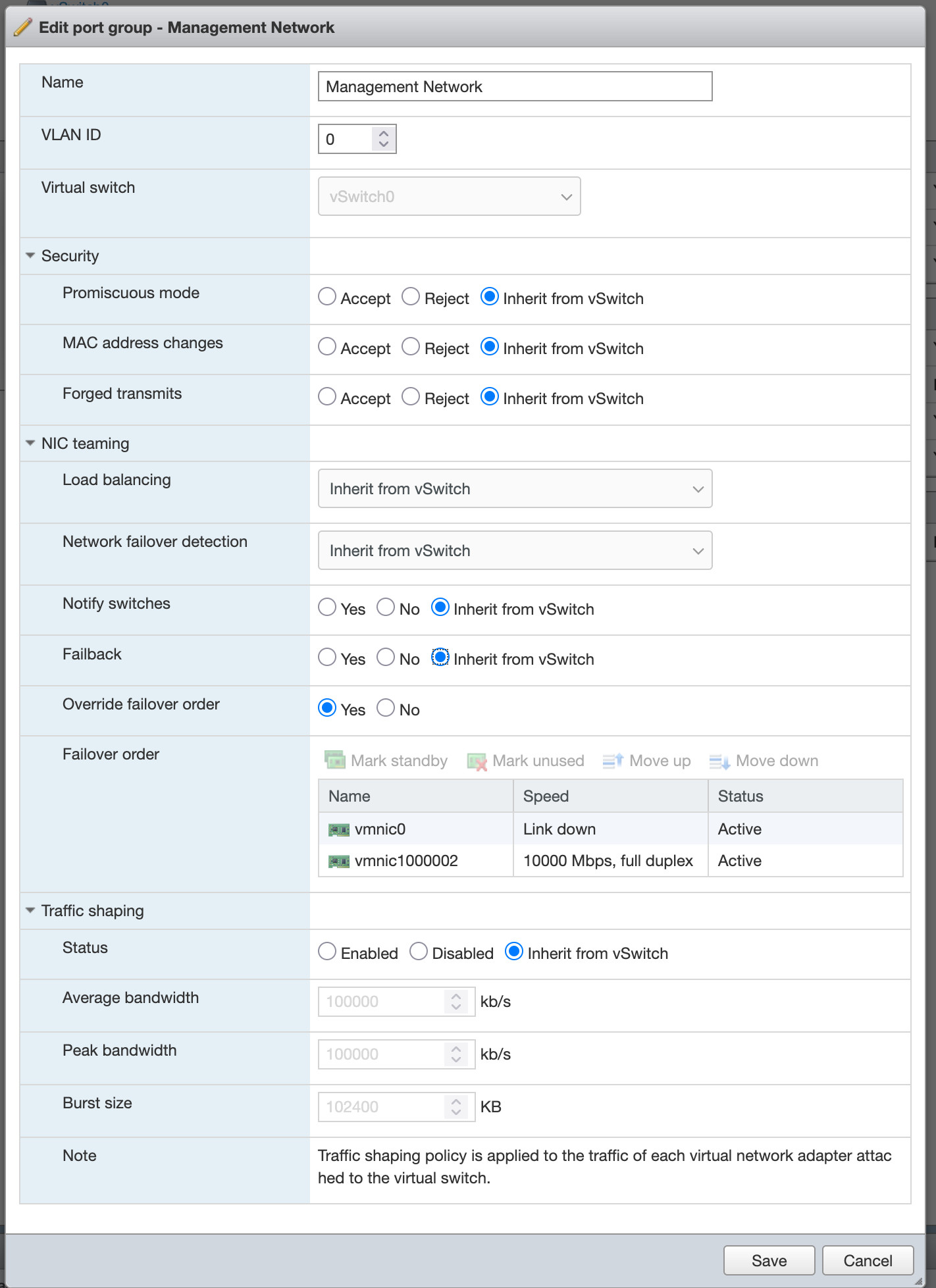

  • Port groups → Add port group (для management, если нужно: Name: Management Network, VLAN ID: если требуется).

  • Link discovery:

    • Mode: None

    • Protocol: Cisco discovery protocol (CDP)

  • Security: - Promiscuous mode: Inherit from vSwitch - MAC address changes: Inherit from vSwitch - Forged transmits: Inherit from vSwitch

  • NIC teaming: - Load balancing: Route based on IP hash - Network failover detection: Link status only - Notify switches: Inherit from vSwitch - Failback: Inherit from vSwitch - Failover order:

    • Active adapters: vmnic0, vmnic1.

    • Standby/Unused: Нет.

    • Status: Active для обоих портов

  • Примените: Save. Подождите применения.

Если после применения настройки сбрасываются, выставьте те же самые настройки, как у родительского элемента. То есть как у vSwitch, который заполнялся выше.

_images/esxivswitch2.jpg

Проверка режима работы multipath

В ESXi multipath обычно предустановлен в режиме Round Robin. Рекомендуется уточнить, так как в разных весриях ESXi могут быть разные предустановленные настройки.

Для FC-диска рекомендуется политика Round Robin (RR) для балансировки и отказоустойчивости в SAN.

Через веб-ESXi

Перейдите в Storage → Devices → Выберите FC-диск (naa.XXXX).

Откройте детали устройства, перейдите в Paths или Multipathing (если доступно) и проверьте:

  • Path Selection Policy (PSP) должна быть Round Robin (RR), Most Recently Used (MRU) или Fixed. Рекомендуется RR для большинства SAN.

  • Количество путей должно быть больше 1, с статусом Active (I/O) для активных путей.

  • Если раздел Paths или Multipathing отсутствует (часто для загрузочного диска), используйте SSH для точной проверки.

Через SSH (опционально для детализации)

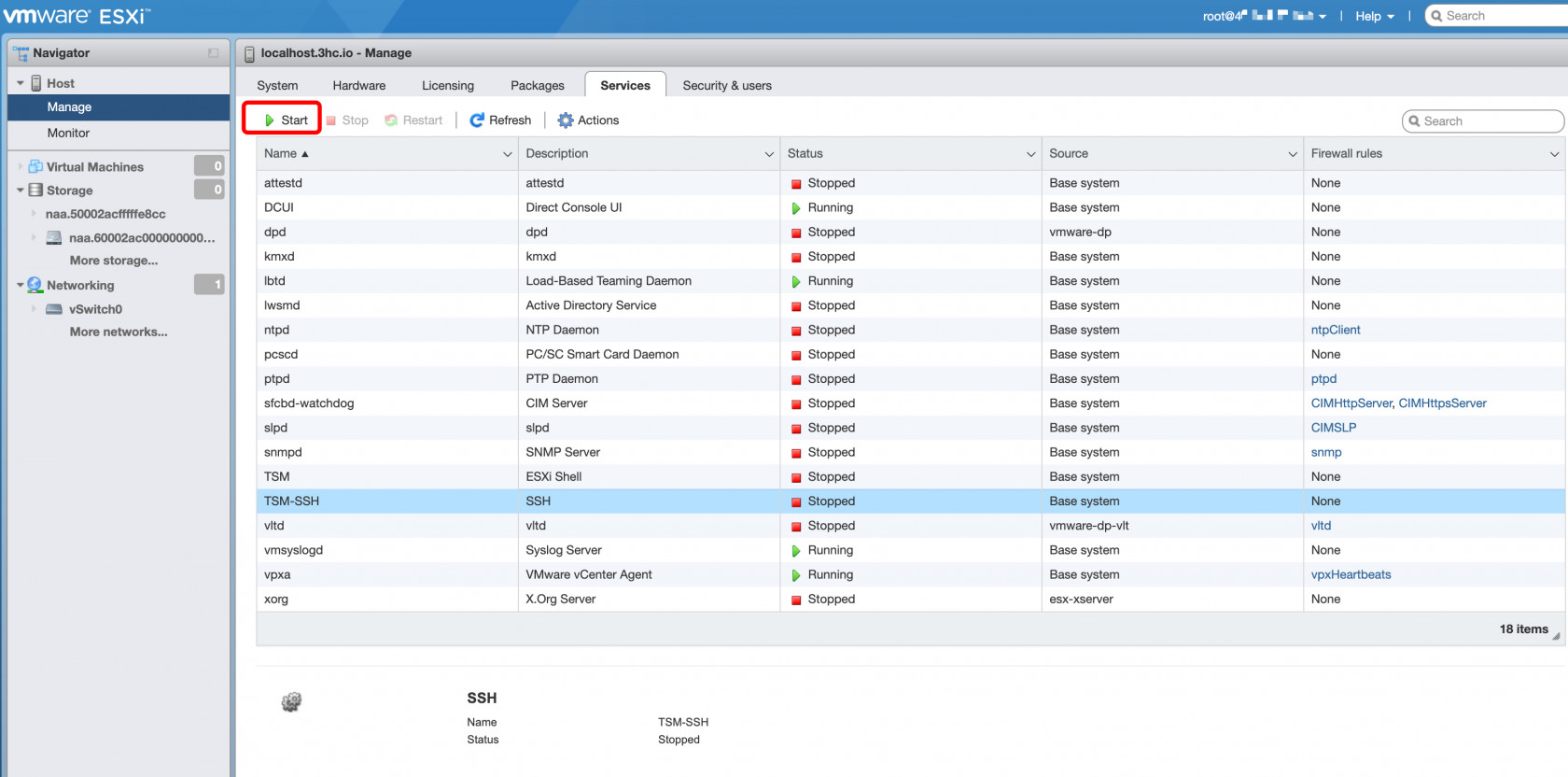

Для включения SSH перейдите в Host → Manage → Services (или Configure → Services, если доступно). Найдите службу TSM-SSH, нажмите Actions (Действия) → Start (Запустить) и включите автозапуск.

_images/esxisshenable.jpg

Подключитесь по SSH:

1. Проверьте пути и политики:

esxcli storage nmp device list

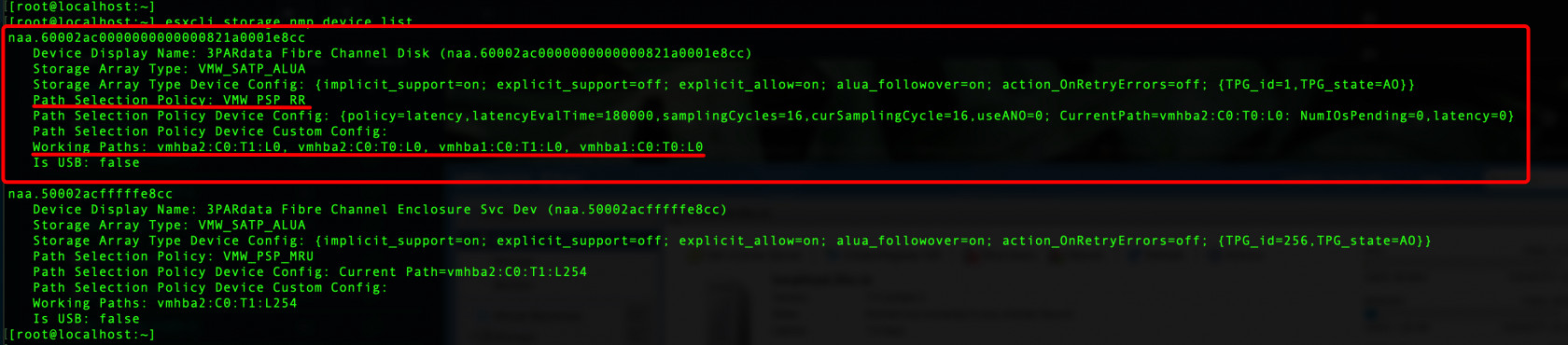

  1. Найдите ваш диск (naa.XXXX) и проверьте Path Selection Policy (PSP): VMW_PSP_RR (Round Robin) и Paths: >1 (с деталями статусов: Active, Standby).

_images/esxisshcheckpolicy.jpg

3. Измените политики (если не RR и нужно изменить):

esxcli storage nmp device setpolicy --device=naa.XXXX --psp=VMW_PSP_RR

4. Замените naa.XXXX на реальный идентификатор. Перепроверьте:

esxcli storage nmp device list

5. Проверьте HBA и LUN:

esxcli storage core adapter list

6. Тип: fibre, статус: online.

esxcli storage core adapter device list -A vmhbaX

  1. Замените vmhbaX на имя HBA, проверьте видимость LUN и целей (Targets).
